IBM-X60笔记本电池内部结构拆解！

ibm

首先要说的是，不要无故拆解你的笔记本电池，特别是IBM的电池，因为很多人将电池拆了就莫名其妙的坏了。
我们今天将拆解X60笔记本内使用的4芯电池！

首先准备一把刀，最好是厚点的那种或者一把瑞士军刀也可以如下图：
最好是沿着我们画红圈的位置往两端撬开



撬开一定的口之后，我们直接用手来协助，慢慢的将电池掀开（因为笔记本电池一般都为一次封装的，再一个就是电池内部还有橡胶粘在壳上）
如下图我们将IBM X60的电池全部拆解了：
1.为该X60电池的底壳
2.为IBM X60电池的外壳，也就是最大的壳
3.为该电池的电池芯片或者叫电池保护芯片，IBM的电池都有充电次数计量也是靠它哦
4.这个就是该电池的主要的东西了：电芯，一个笔记本电池的使用时间基本全靠这个电池芯片的容量！
4上面的那些黑块都是在电池的生产时候加入的橡胶！



下面我们将附着在电芯上的一层白色膜解开，全部斯掉，个人估计是一层用来绝缘或者防止电池自燃的东西，因为去年由于笔记本电池的火灾实在太多了



最后来张IBM X60电池内的电池芯片的特写，到现在位置个人就知道只有IBM的电池可以查看电池的充电次数！




大家有什么对X60电池的拆解有意义或者疑问都可以在这里提出来！我们会及时回复大家！

jaoaj

学习学习，这个自己可以换电芯吗？

feiyu

我的情况更糟糕，2006年底买的X60，使用不到1年电池就坏了，因在质保，厂家免费给更换了，第2块电池也用了不到1年又坏了，人家说过了质保了，不给免费更换，愤怒！

今天看楼主贴，我只好抱着试试看的心态，学着也拆开了电池，但是我电池组没有象楼主的电池那样有白色的保护层，我的电池组只有红的电池外包装。

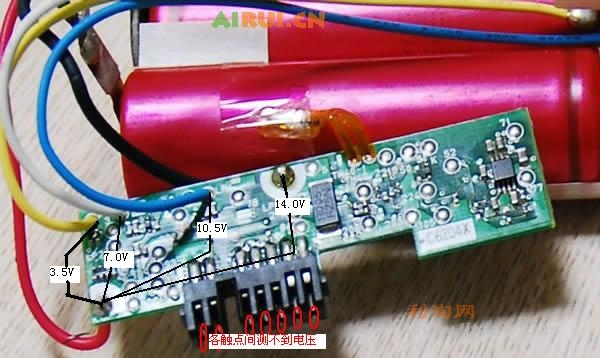

于是我就用电压表测量各个电池的电压，发现各个电池的电压都有3.5V以上，总共电压14V多，应该算正常。

但是我测量电池组跟电脑连接的各个触点，都没有电压显示，我不知道是什么原因？特请楼主帮忙。谢谢！

swat31

会不会是放电放过了？

feiyu

我的电池是充满电的，在交流电的过程中发现电池黄灯闪亮，我就知道是电池坏了，:@Z 我很少用电池工作的。

穷小黑

1.最大可能是电池电路板坏了,(电路板可以更换的)

2.个别电池电压偏低，也就是无法再充进电 ，造成电压不够电池板保护。

[ 本帖最后由 穷小黑 于 2008-9-13 11:24 编辑 ]

穷小黑

电池的接线 和电路板也简单介绍一下 OK?

CNN是个垃圾

我喜欢这样的拆解帖子

feiyu

我不知到该如何检查电路板，请帮助。
谢谢！

31899253

好资料，谢谢了，好东西啊，呵呵

swat31

原帖由 CNN是个垃圾 于 2008-9-13 11:49 发表 我喜欢这样的拆解帖子

我也喜欢，就是电池自己不拆……

TN1

原帖由 feiyu 于 2008-9-13 18:12 发表 2882我不知到该如何检查电路板，请帮助。谢谢！

今天才看到你的问题，不好意思啊，这个电压测试一般损坏的电池也是有电压的，所以建议你用万用表测量下每个电池的电流，要是都正常的话，估计是你的电池电路的那个保护芯片启用的安全模式，要解除的话只能去蓝色快车那边，诺不是这个问题就是电路坏了，这个测试比较复杂，我个人一句两句话也说不清楚啊。
