Thinkpad X1 helix异形本评测
泡泡网超极本频道5月31日 ThinkPad X1 Helix是一款键盘可拆分设计的平板超极本电脑，大奖第一次熟悉Helix这个词，应该是在去年联想在上海举办的Yoga 13和ThinkPad S230u发布会，当时现场就有Helix的真机展出，不过当时联想官网上唯独没有这款机器的详细资料。Helix本来原定于今年二月下旬上市，但是到了二月份，联想宣布将这款超极本的发售时间推迟到三月或者四月，最后只到5月中旬，我们才终于盼来了这款小黑变形超极本，和S230u定位主流不同的是，Helix上市后直接带上了X1系列的旗舰头衔，最后无论从产品设计还是硬件性能上，它都是媲美X1 Carbon的存在。 初次将Helix拿在手上时，我并没有觉得它在设计上有多么的与众不同，可当我仔细研究了一番它的转轴和插拔系统后才猛然发现，这是一种看上去大众、实际却独具匠心的低调设计，双向插拔的同时还很好的解决的散热难题，这绝非出自普通设计师之手。在测试的几天时间里，我更加体会到了Helix的出众之处，接下来就请随本文进入Helix的异形世界。
| | 操作系统 | 预装Windows8 64位中文正版 | | 处理器主频 | Intel IVB i7 3667U | | 处理器描述 | 双核心四线程,主频2.0GHz,可睿频加速至3.2GHz,TDP 17W | | 内存描述 | 2x4GB DDR3 1333双通道内存 | | 硬盘描述 | 256GB Sandisk SSD固态硬盘 | | 屏幕描述 | 11.6英寸,1080p全高清16:9 IPS触控屏 | | 显卡芯片 | Intel GMA HD 4000(核芯显卡) | | 无线网卡 | 802.11b/g/n(300Mbps) | | 指取键盘 | 指点杆, 触摸板(多点触摸),分岛巧克力键盘 | | 数据接口 | 3个USB3.0（含平板部分1个）, 方形口电源孔,耳机/麦克风,Mini DisplayPort x 2,Micro SD读卡器,SIM卡槽 | | 机身材质 | 碳纤维+合金 | | 机身重量 | 裸机1.70kg,旅行1.99kg | | 机身尺寸 | 296mm x 220mm x 20mm |
|
Helix详细硬件配置 http://player.youku.com/player.php/sid/XNTUzMDI4Mzky/v.swf 官方宣传视频 碳纤维机身 11.6英寸1080p IPS触控屏 ● 碳纤维材质机身
和另一款旗舰机型X1 Carbon相同，ThinkPad X1 Helix机身顶盖采用了黑色碳纤维材质打造，类肤表层带来舒适的手感，同时坚固度也要高于普通笔记本上的镁铝合金。

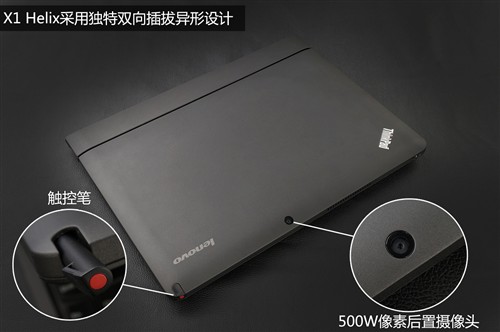

ThinkPad X1 Helix机身采用独特的双向插拔异形设计，独特的转轴接口可以实现平板部分双向插拔，大大扩宽的这款笔记本的适用环境。机身A面上方有一枚500W像素摄像头，支持1080p视频录制和人脸识别追焦。触控笔插槽设置在了左下方，随机附送的触控笔支持1024级压力感应，完美还原真实笔迹效果，在平板模式下能提升触控操作的精度。

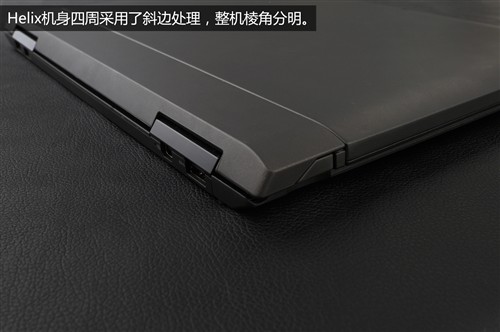

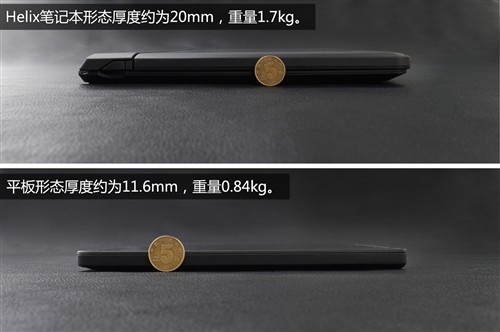

Helix机身四周采用了斜边处理，整机棱角分明，这应该也是继X1 Carbon外身段最性感的一款小黑超极本，取名异形并非夸大其词，从侧面看仿佛一艘来自深海的潜水艇，机身充满了神秘前卫元素。 ● 携带性 Helix笔记本形态机身最厚处约为20mm，重量为1.7kg，完全符合英特尔对11英寸超极本的定义，而平板形态机身厚度约为11.6mm，重量仅0.84kg，这也是目前最为轻薄的IVB i5/i7平板之一。甚至比Surface Pro还要轻上几十克。Helix这款产品曝光后也一度被当成了Surface Pro的重要竞争对手。

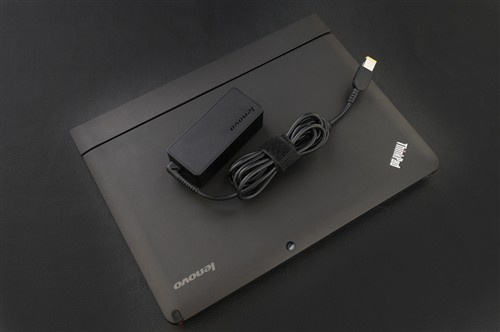

Helix采用一块45W超薄适配器，无论体积还是重量都要明显轻于同门兄弟X1 Carbon的原装适配器，单看适配器本身的携带性还是非常不错的。

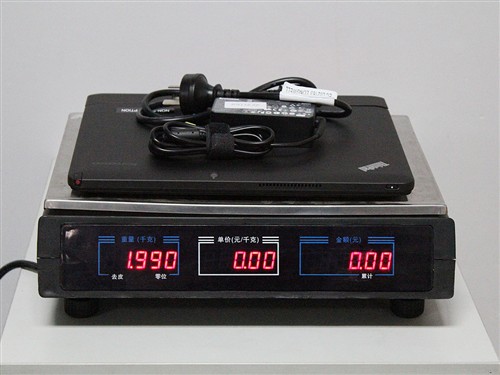

Helix平板加键盘底座的裸机重量为1.7kg，加上电源适配器的重量为1.99kg，对于一款11.6英寸超极本来说，这样的表现只能说是比较一般了，无论裸机还是旅行重量，Helix都要明显重于14英寸的X1 Carbon。 ● 屏幕

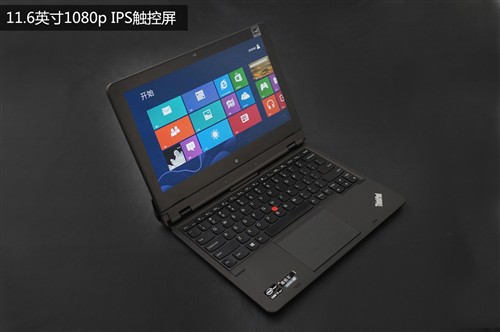

Helix配备了一块11.6英寸1080p IPS触控屏，表面采用了坚固的康宁玻璃，支持多达10点触控，可双向插拔屏幕的最大打开角度约为120度，配合可视角度出众的IPS屏幕能带来非常出色的显示效果。这块屏幕最大亮度为400流明，色域为72%，属于笔记本中的较高水准，接近视网膜的点距能带来出色的画面细腻度。 双向插拔转轴设计 键盘底座操控细节 ● 转轴设计细节
Helix转轴上方保护盖可在屏幕关闭状态下单独开启，保护盖内有磁力吸附单元，能有效防止转轴顶盖在笔记本A面朝下的情况下自动打开，此外设计在键盘底座上的双漩涡风扇能将冷空气吸入平板机身内部来加强散热能力。键盘底座双漩涡轮风扇采用防尘加静音的特殊设计，满载状态下的噪音也不会太大，同时还能保证强劲的吸风效能。下面就通过两张动态图片来了解下Helix转轴工作时的细节。
无论开启还是关闭屏幕，转轴上方的保护盖都能稳固的吸附在顶盖上。
我们再打开转轴上方的保护盖来看看转轴内部的运动细节：Helix的弹片式转轴在屏幕完全关闭的时候正好紧贴在了机身上，开启屏幕的同时，左右两个弹片式转轴逐渐开始向后弯曲，最后固定在120度左右。当Helix处于120度最大屏幕开合角度时，转轴保护盖紧贴屏幕也不会对散热造成影响，冷气会从保护盖和机身左右两侧的空隙中进来，再通过漩涡吸气风扇进入平板机身内部。 ● 插拔设计细节
按下Helix键盘底座左侧的红色标识锁定开关即可拔下平板部分，拆卸过程非常简单高效，不过将平板放回底座的话则要费劲一些，必须对准所有锁扣和数据接口才行。
即使在屏幕完全闭合的情况下，我们也可以通过红色标识锁定开关轻松取下Helix的平板部分，这比大部分将锁定开关设计在屏幕和键盘中间的插拔变形本要方便很多。
拔出键盘底座右侧隐藏的插拔保护锁后即可锁死左侧的锁定开关，此时无论怎么按锁定开关都无法从键盘底座上取下平板。安全方面的设计从来都是ThinkPad的强项，Helix的这套双向插拔转轴设计绝对是目前独一无二的，不仅插拔平板十分方便，而且还非常安全。
Helix键盘底座和平板之间采用了两个方形数据接口对接，中间的通风窗用来桥接双漩涡风扇和平板，由于采用了对称数据接口设计，所以平板正反都能正常插在键盘底座上。
在只有键盘底座的时候，扳动转轴一定不要按住最外面的保护盖，否则脆弱的保护盖会很容易被掰弯，笔者差点就犯了这样低级的错误，使用Helix这样的高端产品时最好要更加小心一些。
正确的方法是直接双手拿住转轴两端的金属部分，然后用力往里扣，这里其实需要非常大的力度，所以并不建议采取这样的方式来闭合转轴，最佳方法是先插上平板再来关闭，这样既安全又省力。 ● 平板前置摄像头和扬声器
ThinkPad X1 Helix屏幕正面搭载了一枚具备人脸识别和追踪功能的720P高清网络摄像头，网络视频会议时无需担心身体移动后摄像头出现的跑焦情况，无论日常使用还是多人视频会议都能得到不错的发挥。Helix平板部分的双立体扬声器设置在了底部左右两侧隐蔽位置，实际试听时，最大音量下也没有出现明显的爆音现象，声音的层次感比较明显。 ● 键盘底座操控部分
ThinkPad X1 Helix采用了类似X1 Carbon的六排分岛式巧克力键盘，键程完全可以媲美T430u，按键手感稍好于X1 Carbon。这块键盘的键帽采用符合人体工程学的圆弧形，手指可充分接触按键，即使长时间敲打也不会有明显的疲劳感。按键内部则依旧采用“X”型支架和“鼓”型弹片，保正了按键敲击时的回弹力度，ThinkPad经典的红色指点杆也在X1 Helix的键盘上得到了保留。
ThinkPad X1 Helix键盘底座上的超大TrackPad五键合一触控板采用了极简设计，触控板面积很大，表面采用了类肤玻璃材质，手感舒适，定位也很准确，完美支持Win8系统多点手势。和过去小黑经典的五键触控板相比，全新设计的触控板并没有损失任何操控性，外形还更加简洁，老的小黑用户使用起来并不会有明显的不适，上手即可熟练操作。 接口后置处理 五种实用模式解析 ● 数据接口
Helix键盘底座上的数据接口都设计在了后端两侧，左右两端则因为厚度过薄的原因而没有设计任何接口。键盘底座上的数据接口分别为双USB3.0、电源接口和Mini DP接口。
在笔记本模式下，Helix平板底部的接口无法使用，因此整机只能使用键盘底座上这几个接口，扩展能力比较一般。好在X1 Helix还可以使用ThinkPad USB 3.0扩展坞，X1 Helix也会随机附送Mini DP转VGA转接线和USB转以太网转接线，如果对扩展有较高需求的话，还是建议入手一个ThinkPad USB 3.0扩展坞。
扩展坞具备丰富的数据扩展接口 Helix整机电源开关设置在了屏幕上方最右侧，左边为散热出风窗，这种设计同样能让我们在任何变形模式下都能按到电源开关。
Helix机身主要扩展接口都设计在了平板底部，分别有USB3.0接口、Micro SD和Mini DP接口。ThinkPad X1 Helix机身后端有还一个WCDMA制式的3G SIM卡槽，用户可以随时随地通过X1 Helix畅游WCDMA 3G网络，或者将X1 Helix变成一个无线热点发射装置，然后将无线网络分享给其它电子设备。
Helix平板右侧上方有屏幕锁定、音量控制和耳机/麦克风二合一插孔。 ● 五种使用模式介绍
常规的笔记本模式相信就不用多做介绍了，此时的Helix就是一台具备完整功能的11.6英寸小黑超极本，屏幕显示效果、键盘击打手感都和传统笔记本没有区别。
双向插拔屏幕是Helix的独特设计，反插屏幕后能演变出更多实用模式，图为反插后的和联想Yoga类似的站立模式，这种模式能让用户和屏幕距离变的更近，非常适合观看视频和长时间的触控操作，同时也非常适合外接键盘来使用。
如果将站立模式倒过来，Helix也能变身Yoga系列上经典的帐篷模式，此模式比站立模式更加节约体积空间，同样适合观看视频和触控操作，甚至还可以将机身挂在坚固的绳索上。
Helix反插平板增强模式和Yoga的平板模式类似，此时Helix具备8小时超长续航时间，一体式人体工学机身设计也能提升把握感，我们可以将它平放在桌子或者双腿上来进行触控操作。
在反插增强平板模式下还可以开启转轴保护盖来加强散热，因为屏幕完全闭合时，Helix键盘底座上的转轴保护盖和底座之间就不存在入风的空隙了，所以打开保护盖后，此模式下整机的散热能力得到了大幅度增强。

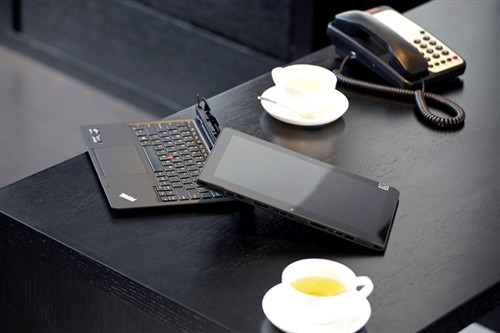

最后的便携平板模式就是将Helix平板部分完全拆下，Helix瞬间变身成为一台便携性不错的高性能Win8平板电脑，无论办公还是上网游戏都能得到畅快的体验。
开启屏幕旋转后的竖屏浏览模式 Helix五种实用模式能可以完美胜任各种使用环境，能显著提升学习和工作效率：站立模式则可以在有效节省空间的前提下带来更好的网页浏览、观看视频效果，同时双手触控到屏幕的距离也会变短；帐篷模式则是将站立模式再倒转180度，这样能进一步节省机身占用的空间，也可以挂在一些具有长条支持物的地方使用；增强平板模式则让Helix得到8小时超长续航力；便携平板模式下，Helix就是一台便携性和硬件性能上均超越Surface Pro的Win8平板电脑。
由于平板部分和键盘底座的重量相当，所以在屏幕最大开启角度下，将Helix放在双腿上使用时则必须保持腿部支撑面和水平面相对平行，否则机身就会出现向前倾斜的情况，这也是大部分插拔变形本的通病。 http://player.youku.com/player.php/sid/XNTY0MjE1MDUy/v.swf 通过上面实拍视频我们能看到更加仔细，Helix确实在该特殊环境下显得“头重脚轻”。当然任何产品都不可能做到100%完美，Helix已经拥有如此多的优点，上面提到的这点“美中不足”就当是笔者的吹毛求疵吧。 X1 Helix散热和续航能力测试双电池续航可以到七八个小时，上班一天几乎不充电 ● 散热 在正式测试Helix前，笔者就没对这款机器的散热抱有太多的想法，虽然双漩涡风扇、垂直风道看上去很唬人，但是搭载了i7处理器的Helix在散热表现上，和Suface Pro相比也只怕是彼此彼此了。那么X1 Helix到底散热效能如何呢？请看接下来的实际测试。
笔记本模式满载时B面（左）和A面（右）的温度情况 笔记本模式下运行AIDA64自带的CPU满载测试程序约30分钟（室温27度），此时X1 Helix机身C面和D面均非常清凉，毕竟键盘底座上只有键盘、锂电池和数据接口等低发热量设备，所以机身大部分热量全部集中在了A面和B面上，A面最高温度达到了47.5度，最高温度出现在机身处理器和出风口附近，而B面最高温度为44.5度、位置和A面基本相同。
便携平板模式满载时B面（左）和A面（右）的温度情况 接下来在便携平板模式下观看在线视频、同时在浏览大型网页约30分钟（室温27度），此时机身B面和A面的温度表现和笔记本模式基本相同，处理器和出风口附近的一大块区域已经比较烫手了。经过两种模式下的散热测试可以看到，Helix在笔记本模式啊下散热能力还算正常，而在便携平板模式下的表现就非常一般了。 ● 续航能力

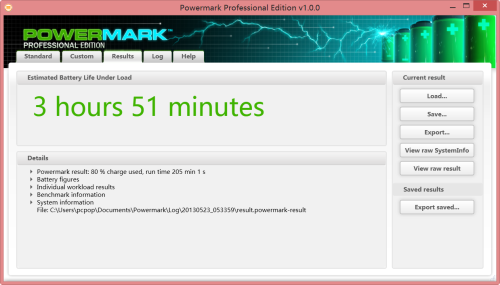

由于测试样机的关系，这台Helix加上键盘底座后无法正常运行POWERMARK续航测试软件，所以最后我们只针对便携平板模式进行了实际续航测试，Helix在此模式下跑出了接近4小时的不错成绩，相信正常使用的话可以轻松达到官方宣传的5小时续航，加上键盘底座后达到8小时左右的整机续航也不会有什么问题。散热上表现不给力的Helix，其续航表现还是值得肯定的。 整机性能出色 基本不具备升级可能性 ● 处理器信息
ThinkPad X1 Helix有搭载i5 3317U、i7 3667U两款处理器的机型可选，我们手里评测的这台为i7顶配版，直接配备了Intel IVB低压版i7 3667U和QS77芯片组，X1 Helix也是首台支持vPro技术的变形超极本。i7 3667U也是目前顶级的低压IVB处理器，采用22nm工艺制造，双核心四线程设计，具备4MB完整三级缓存，TDP仅有17W，这款全新的低压旗舰CPU默认主频为2.0GHz，睿频可最高加速3.2GHz。 wPrime
wPrime是一款常用的笔记本处理器性能测试软件，X1 Helix搭载的i7 3667U在32M和1024M的测试结果分别为16.474秒和523.865秒，性能非常不错。 CineBench 11.5
在另一款经典的CineBench 11.5测试软件中，X1 Helix搭载的i7 3667U其CPU单核心成绩为1.30pts，多核心成绩为2.92pts。 ● 内存性能
内存方面，X1 Helix采用了两根4GB的DDR3 1333高速内存组成双通道，内存时序为9-9-9-24，在AIDA64内存读写测试中，读取速度为14243MB/s，写入速度为15116MB/s，性能非常主流，8GB超大内存容量足够满足复杂的办公使用环境。 ● 硬盘
作为一款常用的硬盘检测软件，AS SSD Benchmark能有效的检测出硬盘的真实性能。X1 Helix配备的256GB Sandisk固态硬盘平均读取速度为507.28MB/S，平均写入速度约为458.00MB/S，最后拿到800的高分。 ● 图形
X1 Helix采用了CPU集成的IntelHD 4000核芯显卡，图形性能当然无法和高性能独立显卡相比。不过作为一台变形商务超极本，实际上HD 4000核显的性能已经能够满足日常使用需求，甚至可以在较低特效下玩一些主流的大型3D游戏。 ● 3DMark Vantage
3DMark Vantage是一款老牌的显卡性能测试软件，到现在依然有很高的参考价值。这里我们选择E模式来进行测试。X1 Helix的HD 4000在3DMark Vantage E模式下则跑出了12296的总分，其中HD 4000的的图形得分为13501分。 ● 街头霸王4
X1 Helix在《街头霸王》4游戏自带的测试中，1360x768分辨率则跑出了52.75平均帧的成绩。 ● 生化危机5
在《生化危机5》DX10模式中，在1360x768分辨率下成绩提升为33.4帧，游戏过程勉强流畅。 ● windows8体验指数
ThinkPad X1 Helix的windows8体验指数总分为4.5，其中处理器、内存硬盘部分都超过了7分，硬盘更是高达8.1，图形性能是系统瓶颈所在，不过目前的变形超极本依然只能采用核芯显卡，HD 4000满足简单游戏娱乐和办公已经非常足够。 评测总结：设计、性能、价格均旗舰
ThinkPad X1 Helix优点： 1：超越Yoga的五种变形使用模式，适用性非常广泛。 2：硬件性能出色，办公效能媲美X1 Carbon。 3：键盘、触控板操控优秀，插拔保护等细节设计出众。 4：整机续航表现不错。 ThinkPad X1 Helix不足： 1：整机略重，便携性表现平平，平板部分散热一般。 2：高高在上的售价只适合经济充裕的高端用户购买。 全文评测总结：X1 Helix是一台凝聚了ThinkPad精华设计的Win8旗舰变形超极本，虽然经历了长达一年时间的跳票，但是正式推出后的Helix还是带给我们不小的惊喜，其斩获CES2013最佳设计笔记本等十项大奖就是很好的证明，它已经征服了挑剔的业内人士，接来下就得留给更加实际的市场来检验了。 不过说实话，Helix反正都跳票了整整一年了，那么完全可以再等等Intel即将于六月份发布的Haswall平台，五月中下午硬推Helix并不是非常明智的选择，除了消费者在观望外，厂商自己其实也不敢生产太多的量，因为一旦Haswall平台正式发布，那么刚刚上市的IVB平台Helix就会陷入尴尬的局面。目前Helix的缺货和上市天价，相信也有这部分因素在里面，所以最后还是建议近期有购入Helix打算的朋友，您不妨再多等一个月，Helix用上Haswall后图形能力、续航时间都会有一定程度的提升，机身发热也会有所改善，没准价格也会回归到相对正常的区间。■
|
