[拆解] IBM-X60拆解+清理风扇换硅脂详细教程!

[复制链接]

232

主题

2643

帖子

2万

积分

版主

利淘网维修部--李工

Rank: 9Rank: 9Rank: 9

积分
21017

利淘网最佳技术勋章利淘网最佳斑竹勋章

发表于 6-6 14:29 | 显示全部楼层 |阅读模式
本帖最后由 TN1 于 2010-6-6 14:48 编辑

拆解人:TN1 拍照:airui

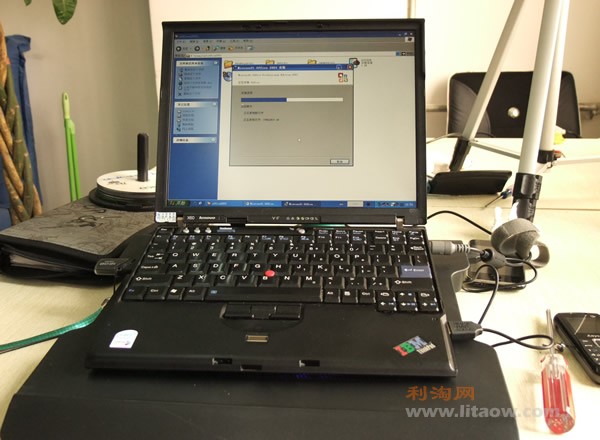

本次拆解主要问题是解决X60长期使用后灰尘非常多,做一次详细的清理过程,以及更换老化的硅脂,我们在拆解前将笔记本使用EVEREST测试问题大约是97度(满负荷5分钟结果)
下面是拆解X60/X60S的主要步骤:

1,将电池以及外接电源全部卸载,下面图中我们已经标注了各个螺丝所固定的硬件部分,蓝色圈螺丝是固定整个X60/X60S的C面,也就是指纹掌托U型框的那一块
红色是用来固定X60笔记本键盘的,要是只想拆个键盘更换主板电池等就只需要拆卸红色螺丝就可以了
黄色位置是用来固定内存后盖的,拧开后打开后盖就能更换和升级内存了
绿色位置是用来固定X60硬盘盖子的,要想升级和拆卸硬盘拆它就可以了

我们已经将部分螺丝拧开了

继续将固定X60键盘的螺丝也拆卸掉

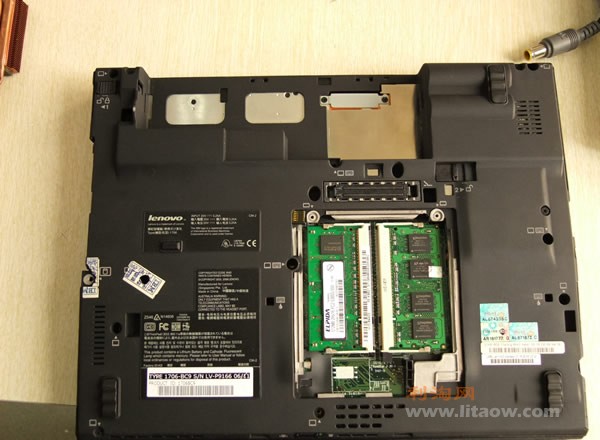

打开内存后盖可以看到笔记本背面内存位置有2个槽,可以供升级使用

将背面固定键盘的螺丝拧开后,我们推键盘就能将键盘提起来拿出

注意键盘是有数据排线和主板连接在一起的,排线上有个小提手,直接提起来就可以拆卸了

在主板上的键盘接口特写

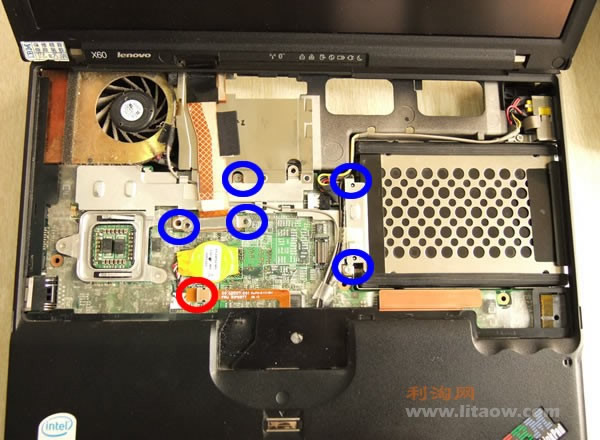

蓝色位置螺丝都拧开,红色位置是掌托上指纹识别的排线

下面就可以将整个C面一起拆卸出来了

C面下面也有不少铜片,以增加笔记本的散热效能

继续将上面的一些无线网卡天线以及网卡走线都拆卸下来

将猫也拆了

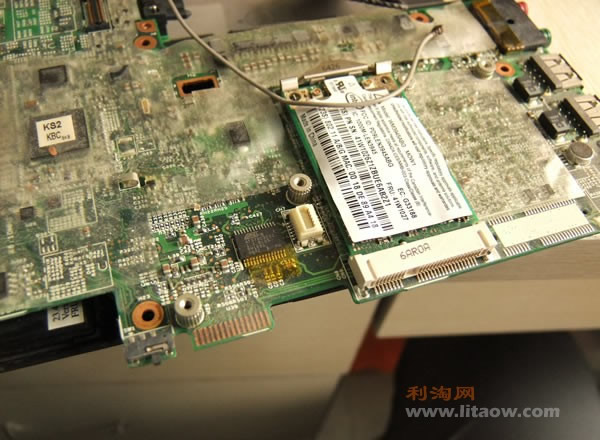

这个就是无限网卡位置,将天线都拆卸下来

下面我门就可以将整个X60/X60S的主板冲D壳中拆卸下来了

X60所使用分风扇特写

需要换硅脂的话就需要将固定处理器上的蓝色螺丝拧开如下图



X60/X60S D壳设计都是铝镁合金啊

清理了风扇换了硅脂我们再将主板按照原来的方法安装回去



继续使用EVEREST测试下温度,10分钟满负荷运行大约现在是68-70度了比原来96度降低了不少,平常使用50-60左右,还是非常不错的效果很明显



以上就是X60/X60s的全部拆解过程

168

主题

1万

帖子

6万

积分

利淘网刑部尚书

头衔:利淘网VIP3客户

Rank: 17Rank: 17Rank: 17Rank: 17Rank: 17

积分
68351

向日葵延保半年

发表于 6-6 14:38 | 显示全部楼层
沙发先坐下,慢慢地学习。
W510=i7 820 =4gb=160gb ssd
T60P=T7400=2G=100G=V5200.
W500=T9600=4G=160G=V5700.
x200T=L9400=4G=320G

84

主题

4628

帖子

1万

积分

利淘网兵部尚书

头衔:利淘网VIP客户

Rank: 15Rank: 15Rank: 15Rank: 15Rank: 15

积分
18485
发表于 6-6 15:34 | 显示全部楼层
不错啊,很详细。

785

主题

8602

帖子

4万

积分

利淘网刑部尚书

Rank: 17Rank: 17Rank: 17Rank: 17Rank: 17

积分
40669
发表于 6-6 16:40 | 显示全部楼层
学习学习。IBM的做工还算可以,但是这个X为了清理风扇拆的也太麻烦了吧

1

主题

28

帖子

296

积分

利淘网秀才

Rank: 3Rank: 3

积分
296
发表于 6-6 16:42 | 显示全部楼层
学习了,一般不敢自拆,清灰的话还是售后专业人士来。

1568

主题

8739

帖子

3万

积分

利淘网刑部尚书

头衔:利淘网VIP客户

Rank: 17Rank: 17Rank: 17Rank: 17Rank: 17

积分
38424
发表于 6-6 16:54 | 显示全部楼层
来学习下 现在 对于 拆解还是 不敢。。。

203

主题

2393

帖子

8471

积分

利淘网户部侍郎

头衔:利淘网VIP客户

Rank: 13Rank: 13Rank: 13Rank: 13

积分
8471
发表于 6-6 18:36 | 显示全部楼层
学习一下啊····················································
生活
方式一:     就像剥洋葱,一层一层的剥,难免会让你流泪!
          相信自己,创造自己,比证明自己更重要
          疏影横斜水清浅,暗香浮动月黄昏
方式二:
             就像被强奸,既然无力抵抗,那就尽情享受~~~~

我的选择XXX  你的呢…………

7

主题

173

帖子

545

积分

利淘网进士

Rank: 5Rank: 5

积分
545
发表于 6-12 20:21 | 显示全部楼层
来学习了 以后用

3

主题

582

帖子

4948

积分

利淘网兵部侍郎

Rank: 12Rank: 12Rank: 12

积分
4948
发表于 12-18 15:08 | 显示全部楼层
不错的教材,但是自己拆还真有点不敢啊,怕装不起来了
新手上路,准备淘本

5

主题

343

帖子

2158

积分

利淘网礼部侍郎

Rank: 11Rank: 11Rank: 11Rank: 11

积分
2158
发表于 2-27 20:10 | 显示全部楼层
好东西,学习下。

155

主题

2131

帖子

1万

积分

利淘网礼部尚书

Rank: 14Rank: 14Rank: 14Rank: 14

积分
13454
发表于 7-22 15:53 | 显示全部楼层
学习使用中
人生若只如初见,何事秋风悲画扇?等闲变却故人心,却道故人心易变。
骊山语罢清宵半,夜语霖铃终不断。何如薄幸锦衣郎,比翼连枝当日愿。

0

主题

1

帖子

15

积分

利淘网童生

Rank: 2

积分
15
发表于 10-11 20:49 | 显示全部楼层
IBM-X60和IBM-X60SD的散热风扇一样吗?
